CNC machining center

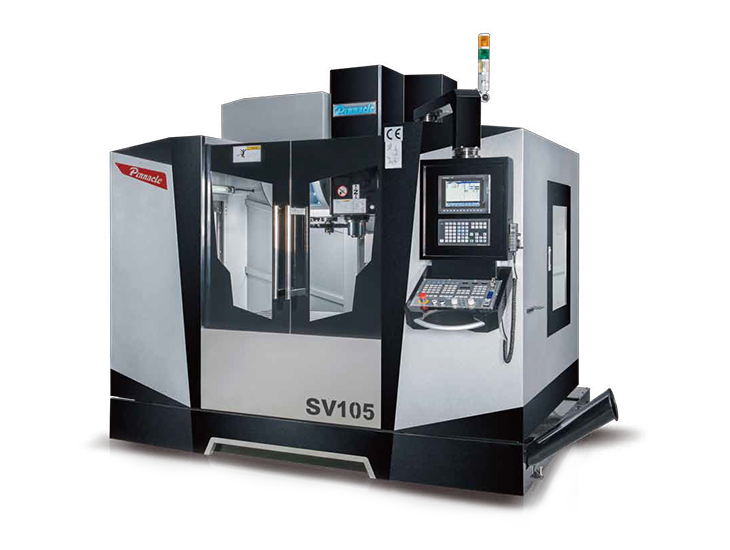

Centrum obróbcze PINNACLE SV85 - prowadnice ślizgowe

Priced individually
No rating
Add to favorites

12 months of warranty

Contact with a trader:
Edyta Skrzypek
E-mail: edyta.skrzypek@eurometal.com.pl
Telefon: 609504408

Maszyny serii SV (centrum obróbcze PINNACLE SV85 - prowadnice ślizgowe) są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. Pionowe centra obróbcze serii SV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.

Maszyny serii SV (centrum obróbcze PINNACLE SV85 - prowadnice ślizgowe) są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. Pionowe centra obróbcze serii SV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Maszyny mogą zostać wyposażone w przekładnie zębate renomowanej niemieckiej marki ZF. Dzięki szerokiemu zakresowi wyposażenie dodatkowego, maszyny znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii SV wynosi od 850mm do aż 1400mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.
Seria SV jest bliźniacza do serii LV, z tym, że maszyny SV wyposażone są w prowadnice ślizgowe.

Wyposażenie standardowe:

  • Przedmuch wrzeciona powietrzem
  • Przedmuch przedmiotu powietrzem
  • Spłukiwanie wiórów
  • Teleskopowe osłony prowadnic
  • Automatyczny układ smarowania
  • Lampa robocza
  • Sygnalizacja stanu maszyny
  • Układ chłodzenia
  • Pistolet na sprężone powietrze i chłodziwo
  • Pokrętło MPG
  • Chłodzenie szafy elektrycznej
  • Sztywne gwintowanie
  • Transporter wiórów
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
Wyposażenie dodatkowe:
  • System sterowania:FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, MITSUBISHI M70/ M720/ M730, HEIDENHAIN iTNC530/ TNC620
  • Typy magazynów narzędzi:Karuzelowy, Bębnowy, Łańcuchowy
  • Chłodzenie przez wrzeciono
  • Zbiornik chłodziwa z filtrem papierowym
  • Stół uchylno-obrotowy (4/5 oś sterowana)
  • Stół obrotowy (4 oś sterowana)

Technical data Unit Value
Table surface (length) [mm] 1000
Table surface (width) [mm] 510
X axis travel [mm] 850
Y axis travel [mm] 560
Z axis travel [mm] 560
Table load [kg] 600
T-slots (W x Pitch mm x °) [-] 18 x 100 x 5
Distance between the spindle and the table [mm] 100 ~ 660
Spindle taper [-] ISO40
Spindle speed [rpm/min] 0 - 15000
Spindle speed (direct drive) [rpm/min] 60 - 8000
Spindle speed (toothed belt drive) [rpm/min] 60 - 8000
Spindle speed (gear drive) [rpm/min] bieg niski: 40 ~ 2000, bieg wysoki: 2001 ~ 8000
FANUC servo motor (continuous / 30min KW) [-] β22/3000is 3.0 (α12i/3000i 3.0)
Distance from the spindle axis to the column surface [mm] 620
Rapid feed (X / Y / Z) [m/min] 24 / 24 / 24
Working feed (X / Y / Z) [mm/min] 10000
The power of FANUC feed servo motors [kW] 5.5 / 7.5
Tool magazine type [-] karuzelowy/bębnowy
Tool magazine capacity [pcs] 24
Tool diameter [mm] 90
Tool length [mm] 250
Tool weight [kg] 8
Electrical connection [kVA] 20
Coolant tank capacity [l] 200
Compressed air pressure [MPa] 6
Dimensions (LxWxH) [mm] 2750 x 2600 x 2230
Weight [kg] 5600
