CNC machining center

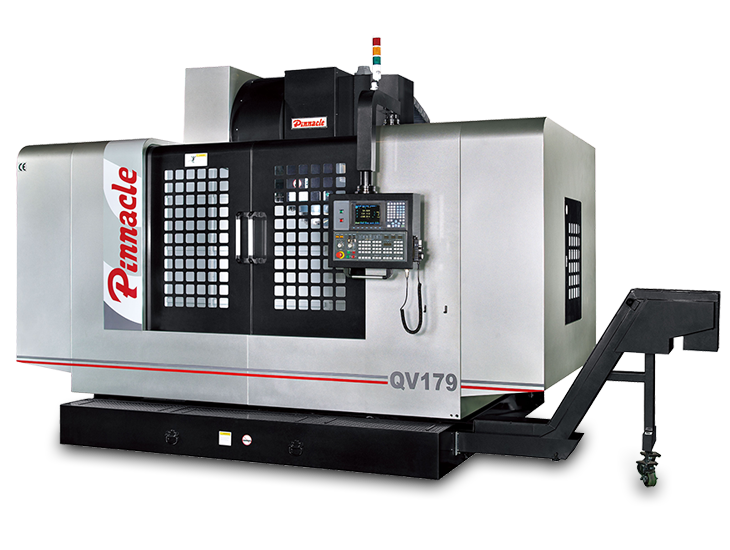

Centrum obróbcze PINNACLE QV159 - prowadnice ślizgowe (4 szt. w osi Y)

Priced individually
No rating
Add to favorites

12 months of warranty

Contact with a trader:
Adrian Miotk
E-mail: adrian.miotk@eurometal.com.pl
Telefon: 603400333

Maszyny (Centrum obróbcze PINNACLE QV159 - prowadnice ślizgowe (4 szt. w osi Y) serii QV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. W celu zapewnienia jeszcze większej sztywności oraz obciążenia stołu maszyny QV wyposażone są w 4 prowadnice w osi Y. Pionowe centra obróbcze serii QV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami

Maszyny (Centrum obróbcze PINNACLE QV159 - prowadnice ślizgowe (4 szt. w osi Y) serii QV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. W celu zapewnienia jeszcze większej sztywności oraz obciążenia stołu maszyny QV wyposażone są w 4 prowadnice w osi Y. Pionowe centra obróbcze serii QV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.

Maszyny mogą zostać wyposażone w przekładnie zębate renomowanej niemieckiej marki ZF. Dzięki szerokiemu zakresowi wyposażenia dodatkowego, urządzenia znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii QV wynosi od 1140mm do aż 2200mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.

Wyposażenie standardowe:
  • Przedmuch wrzeciona powietrzem
  • Przedmuch przedmiotu powietrzem
  • Spłukiwanie wiórów
  • Teleskopowe osłony prowadnic
  • Automatyczny układ smarowania
  • Lampa robocza
  • Sygnalizacja stanu maszyny
  • Układ chłodzenia
  • Pistolet na sprężone powietrze i chłodziwo
  • Pokrętło MPG
  • Chłodzenie szafy elektrycznej
  • Sztywne gwintowanie
  • Transporter wiórów
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
Wyposażenie dodatkowe:
  • System sterowania: FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, MITSUBISHI M70/ M720/ M730, HEIDENHAIN iTNC530/ TNC620
  • Typy magazynów narzędzi: Karuzelowy, Bębnowy, Łańcuchowy
  • Chłodzenie przez wrzeciono
  • Zbiornik chłodziwa z filtrem papierowym
  • Stół uchylno-obrotowy (4/5 oś sterowana)
  • Stół obrotowy (4 oś sterowana)

Technical data Unit Value
Table surface (length) [mm] 1700
Table surface (width) [mm] 850
X axis travel [mm] 1500
Y axis travel [mm] 900
Z axis travel [mm] 850
Table load [kg] 2000
T-slots (W x Pitch mm x °) [-] 18 x 150 x 5
Distance between the spindle and the table [mm] 150 ~ 1000
Spindle taper [-] ISO40
Spindle speed [rpm/min] 0 - 12000
Spindle speed (direct drive) [rpm/min] 0 - 15000
Spindle speed (toothed belt drive) [rpm/min] 40 - 8000
Spindle speed (gear drive) [rpm/min] bieg niski: 40 ~ 2000, bieg wysoki: 2001-8000
FANUC servo motor (continuous / 30min KW) [-] 11 / 15
Distance from the spindle axis to the column surface [mm] 950
Rapid feed (X / Y / Z) [m/min] 16 / 16 / 12
Working feed (X / Y / Z) [mm/min] 8000
The power of FANUC feed servo motors [kW] α22/3000i (4.0)
Tool magazine type [-] karuzelowy/łańcuchowy
Tool magazine capacity [pcs] 24
Tool diameter [mm] 90
Tool length [mm] 250
Tool weight [kg] 8
Electrical connection [kVA] 40
Coolant tank capacity [l] 700
Compressed air pressure [MPa] 6
Dimensions (LxWxH) [mm] 3200 x 3950 x 2900
Weight [kg] 14000
