CNC machining center

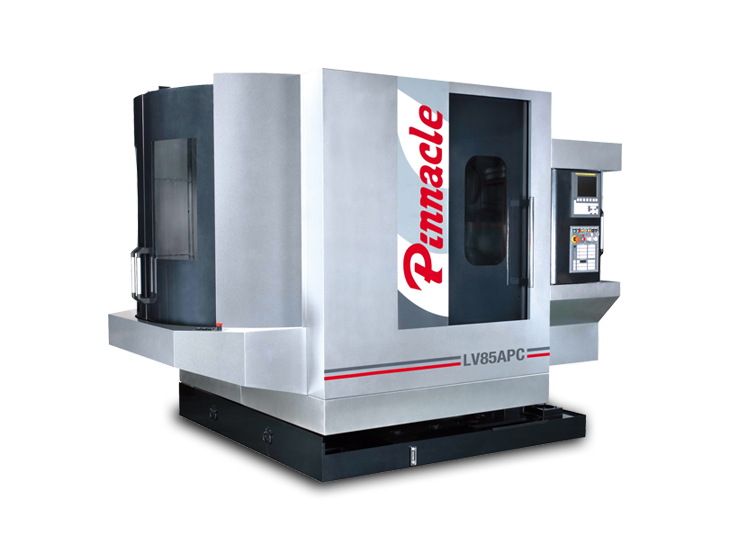

Centrum obróbcze PINNACLE LV85APC
Priced individually
No rating
12 months of warranty
Contact with a trader:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333
Centrum obróbcze PINNACLE LV85APC zapewnia doskonałe wyniki pracy maszyny i wysoką wydajność, dzięki zastosowaniu automatycznego zmieniacza palet. Hydrauliczny mechanizm obrotowy zapewnia szybkie, stabilne i płynne działanie. Dzięki wyjątkowej konstrukcji centrum obróbcze PINNACLE LV85APC zapewnia najlepszą wydajność przez cały okres użytkowania.
Centrum obróbcze PINNACLE LV85APC zapewnia doskonałe wyniki pracy maszyny i wysoką wydajność, dzięki zastosowaniu automatycznego zmieniacza palet. Hydrauliczny mechanizm obrotowy zapewnia szybkie, stabilne i płynne działanie. Dzięki wyjątkowej konstrukcji centrum obróbcze PINNACLE LV85APC zapewnia najlepszą wydajność przez cały okres użytkowania.
Wyposażenie standardowe:
- Chłodzenie powietrzem przez wrzeciono
- Chłodzenie powietrzem przez dysze
- System odolejowywania chłodziwa
- Osłony teleskopowe wszystkich osi
- Pełna osłona przestrzeni roboczej
- Centralny układ smarowania
- Oświetlenie przestrzeni roboczej
- Maszt sygnalizacyjny stanu pracy obrabiarki
- System chłodzenia
- Pistolet chłodziwa oraz pistolet sprężonego powietrza
- Pokrętło MPG
- Wymiennik ciepła
- Interfejs RS-232
- Sztywne gwintowanie
- Wrzeciono chłodzone olejem
- Zestaw narzędzi obsługowych
- Stopy poziomujące
- Instrukcja obsługi
Dostępne systemy sterowania:
- MITSUBISHI M80
- FANUC 0i-MF
- HEIDENHAIN TNC640
- SIEMENS 828D
- FAGOR 8055i Plus
| Technical data | Unit | Value |
|---|---|---|
| Table surface (length) | [mm] | 850 |
| Table surface (width) | [mm] | 500 |
| X axis travel | [mm] | 850 |
| Y axis travel | [mm] | 520 |
| Z axis travel | [mm] | 560 |
| Table load | [kg] | 300 |
| T-slots (W x Pitch mm x °) | [-] | 18 x 5 x 100 |
| Distance between the spindle and the table | [mm] | 100 ~ 660 |
| Spindle taper | [-] | ISO40 |
| Spindle speed (direct drive) | [rpm/min] | 0 - 15000 |
| Spindle speed (toothed belt drive) | [rpm/min] | 60 - 10000 |
| Spindle speed (gear drive) | [rpm/min] | bieg niski: 40-2000, bieg wysoki: 2001-8000 |
| FANUC servo motor (continuous / 30min KW) | [-] | β22/20000 is 2.5 or (α12/3000 i 3.0) |
| Distance from the spindle axis to the column surface | [mm] | 620 |
| Spindle motor power | [kW] | 5,5 / 7,5 |
| Rapid feed (X / Y / Z) | [m/min] | 32 / 32 /32 |
| Working feed (X / Y / Z) | [m/min] | 10000 |
| Tool magazine type | [-] | karuzelowy |
| Tool magazine capacity | [pcs] | 24/30T (opc.) |
| Tool diameter | [mm] | 90 / 76 (opc.) |
| Tool length | [mm] | 250 |
| Tool weight | [kg] | 8 |
| Electrical connection | [kVA] | 20 |
| Coolant tank capacity | [l] | 200 |
| Time to change the table pallet | [s] | 9 |
| Pallet change method | [°] | +180 |
| Compressed air pressure | [MPa] | 6 |
| Dimensions (LxWxH) | [mm] | 3300 x 4000 x 2900 |
| Weight | [kg] | 6800 |
