CNC machining center

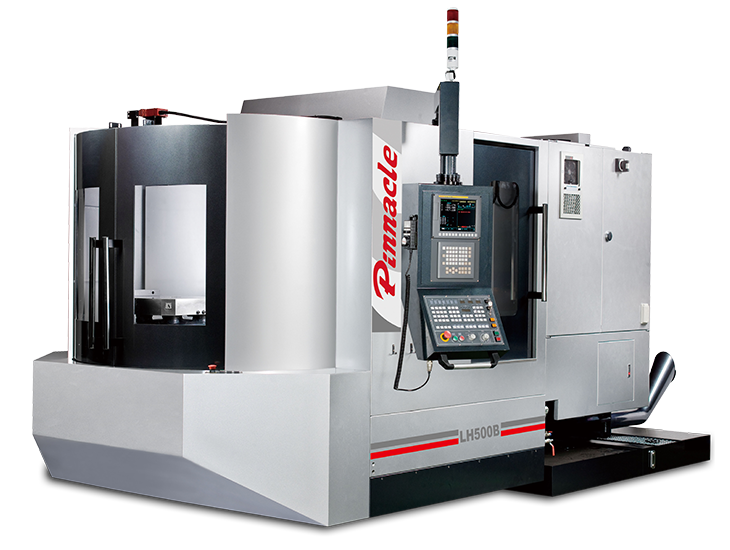

Poziome centrum obróbcze cnc PINNACLE LH500B

Priced individually
No rating
Add to favorites

12 months of warranty

Contact with a trader:
Edyta Skrzypek
E-mail: edyta.skrzypek@eurometal.com.pl
Telefon: 609504408

Poziome centrum obróbcze cnc PINNACLE LH500B charakteryzuje się konstrukcyjną wykonaną z wysokiej jakości odlewów żeliwnych. System hydraulicznego siłownika przeciwwagi wrzeciennika zapewnia maksymalne tłumienie drgań, redukuje do minimum obciążenie serwomotoru posuwu pionowego.

Główne elementy konstrukcyjne wykonane są z wysokiej jakości odlewów żeliwnych, hartowane i odpuszczane.
Precyzyjne prowadnice liniowe klasy "P" wykorzystują rolki zamiast tradycyjnych kulek, co znacząco zwiększa ich sztywność i wytrzymałość na obciążenia.
System hydraulicznego siłownika przeciwwagi wrzeciennika zapewnia maksymalne tłumienie drgań, redukuje do minimum obciążenie serwomotoru posuwu pionowego.
Kolumna o wręcz "przewymiarowanych" parametrach wytrzymałościowych zapewnia maksimum sztywności i precyzji.
Wrzeciono posiada wysokoprecyzyjne łożyska klasy P4 i zapewnia szeroki zakres obróbki oraz dużą prędkość.
Obieg chłodzenia oleju wrzeciona zapobiega rozszerzalności cieplnej i zapewnia optymalne warunki do obróbki skrawaniem.
Hydrauliczny hamulec obrotu stołu zapewnia pełne zablokowanie obrotu - maksymalna sztywność przekłada się na najwyższą precyzję obróbki.
Automatyczna wymiana palet stołu roboczego oparta na systemie obrotu zapewnia płynny ruch bez zbędnych szarpnięć i nadmiernych przeciążeń.
Czas wymiany palety: 8 sekund.
Stożki pozycjonujące dużych wymiarów zapewniają idealne osadzenie stołu.
Dopuszczalne obciążenie palety do 400kg.

System spłukiwania wiórów: dysze przez które wypływa chłodziwo, umieszczone w tylnej części spadu, zapewniają ciągłe odprowadzanie wiórów z przestrzeni roboczej.
Ułożyskowanie śrub kulowych: bezpośrednie połączenie sprzęgła elastycznego ze śrubą kulową oraz serwomotorem zapewnia doskonałe parametry dynamiczne i dokładność nawet przy największych prędkościach przesuwu.
Chłodzenie przez wrzeciono: opcjonalny system wypływu chłodziwa bezpośrednio przez wrzeciono z pompą 20bar i dodatkowym zbiernikiem chłodziwa zapewnia optymalne chłodzenie narzędzia i detalu nawet przy najwyższych parametrach obróbczych.
40-narzędziowy magazyn łańcychowy: pojemne, automatyczne magazyny narzędzi zapewniają szybką i precyzyjną wymianę narzędzi oraz nie ograniczją przestrzeni roboczej.
Dwa śrubowe transportery: umieszczone z tyłu urządzenia zapewniają szybkie i efektywne usuwanie wiórów. Opcjonalnie dostępny jest łańcuchowy transporter wiórów.
System automatycznego smarowania: zapewnia odpowiednie dawkowanie i rozprowadzenie środka smarnego po wszystkich punktach takich jak prowadnice liniowe, śruby kulowe i łożyska.

Wyposażenie standardowe:

  • przedmuch wrzeciona powietrzem
  • przedmuch detalu powietrzem
  • system spłukiwania wiórów
  • transporter wiórów
  • teleskopowe osłony prowadnic dla wszystkich 3 osi
  • pełna osłona przestrzeni roboczej z zamkiem bezpieczeństwa drzwi
  • system centralnego smarowania
  • oświetlenie przestrzeni roboczej
  • maszt sygnalizacyjny
  • system chłodzenia
  • pistolet chłodziwa i sprężonego powietrza
  • pokrętło MPG
  • chłodzenie szafy elektrycznej
  • port RS-232
  • wrzeciono BT40 8000 obr/min napędzane pasem zębatym
  • 40-to pozycyjny, łańcuchowy magazyn narzędzi
  • sztywne gwintowanie
  • system utzrymania temperatury wrzeciona
  • zestaw narzędzi obsługowych
  • instrukcja obsługi w języku polskim
  • deklaracja zgodności CE

Wyposażenie dodatkowe:
  • wrzeciono 10000 obr/min
  • chłodzenie przez wrzeciono 20bar
  • liniały pomiarowe Heidenhain

Technical data Unit Value
Table surface (length) [mm] 500
Table surface (width) [mm] 500
X axis travel [mm] 650
Y axis travel [mm] 560
Z axis travel [mm] 560
Table load [kg] 400
Workpiece size [mm] 630 x 610
Distance between the spindle and the table [mm] 50
Spindle taper [-] ISO40
Spindle speed (direct drive) [rpm/min] 0 - 8000
Spindle speed (electrospindle) [rpm/min] 0 - 15000
Spindle speed (toothed belt drive) [rpm/min] 0 - 8000
Spindle speed (gear drive) [rpm/min] bieg niski: 40-2000, bieg wysoki: 2001-8000
FANUC servo motor (continuous / 30min KW) [-] 11 / 15
Distance from the spindle axis to the column surface [mm] 600
Rapid feed (X / Y / Z) [m/min] 30/24/30
Working feed (X / Y / Z) [mm/min] 10000
Tool magazine type [-] łańcuchowy
Tool magazine capacity [pcs] 40
Tool diameter [mm] 76
Tool length [mm] 300
Tool weight [kg] 8
Electrical connection [kVA] 40
Coolant tank capacity [l] 300
Time to change the table pallet [s] 8
Pallet change method [°] układ obrotu
Table indexing resolution [-] 0.001° (1°)
Compressed air pressure [MPa] 6
Dimensions (LxWxH) [mm] 2425 x 3055 x 5445
Weight [kg] 6700
