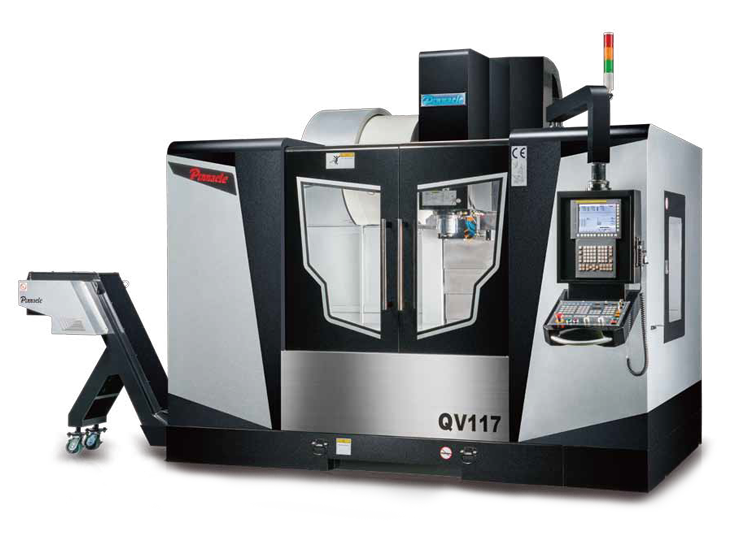

Centrum obróbcze PINNACLE QV137 - prowadnice ślizgowe (4 szt. w osi Y)
Priced individually
No rating
12 months of warranty
Maszyny (Centrum obróbcze PINNACLE QV137 - prowadnice ślizgowe (4 szt. w osi Y) serii QV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. W celu zapewnienia jeszcze większej sztywności oraz obciążenia stołu maszyny QV wyposażone są w 4 prowadnice w osi Y. Pionowe centra obróbcze serii QV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Maszyny (Centrum obróbcze PINNACLE QV137 - prowadnice ślizgowe (4 szt. w osi Y) serii QV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice ślizgowe we wszystkich osiach zapewniają wysoką sztywność, umożliwiając przeprowadzenie ciężkiej obróbki. W celu zapewnienia jeszcze większej sztywności oraz obciążenia stołu maszyny QV wyposażone są w 4 prowadnice w osi Y. Pionowe centra obróbcze serii QV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Maszyny mogą zostać wyposażone w przekładnie zębate renomowanej niemieckiej marki ZF. Dzięki szerokiemu zakresowi wyposażenia dodatkowego, urządzenia znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii QV wynosi od 1140mm do aż 2200mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.
Wyposażenie standardowe:
- Przedmuch wrzeciona powietrzem
- Przedmuch przedmiotu powietrzem
- Spłukiwanie wiórów
- Teleskopowe osłony prowadnic
- Automatyczny układ smarowania
- Lampa robocza
- Sygnalizacja stanu maszyny
- Układ chłodzenia
- Pistolet na sprężone powietrze i chłodziwo
- Pokrętło MPG
- Chłodzenie szafy elektrycznej
- Sztywne gwintowanie
- Transporter wiórów
- Instrukcja obsługi w języku polskim
- Deklaracja zgodności CE
Wyposażenie dodatkowe:
- System sterowania: FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, MITSUBISHI M70/ M720/ M730, HEIDENHAIN iTNC530/ TNC620
- Typy magazynów narzędzi: Karuzelowy, Bębnowy, Łańcuchowy
- Chłodzenie przez wrzeciono
- Zbiornik chłodziwa z filtrem papierowym
- Stół uchylno-obrotowy (4/5 oś sterowana)
- Stół obrotowy (4 oś sterowana)
| Technical data | Unit | Value |
|---|---|---|
| Table surface (length) | [mm] | 1500 |
| Table surface (width) | [mm] | 700 |
| X axis travel | [mm] | 1300 |
| Y axis travel | [mm] | 710 |
| Z axis travel | [mm] | 610 |
| Table load | [kg] | 1200 |
| T-slots (W x Pitch mm x °) | [-] | 18 x 125 x 5 |
| Distance between the spindle and the table | [mm] | 110 ~ 720 |
| Spindle taper | [-] | ISO40 |
| Spindle speed | [rpm/min] | 40 - 8000 |
| Spindle speed (direct drive) | [rpm/min] | 0 - 15000 |
| Spindle speed (toothed belt drive) | [rpm/min] | 40 - 8000 |
| Spindle speed (gear drive) | [rpm/min] | bieg niski: 40 ~ 1750, bieg wysoki: 1751 ~ 8000 |
| FANUC servo motor (continuous / 30min KW) | [-] | 7.5 / 11 |
| Distance from the spindle axis to the column surface | [mm] | 760 |
| Rapid feed (X / Y / Z) | [m/min] | 20 / 20 / 16 |
| Working feed (X / Y / Z) | [m/min] | 10000 |
| The power of FANUC feed servo motors | [kW] | β22/2000i (2.5) lub opcjonalnie α12 / 3000i (3.0) |
| Tool magazine type | [-] | karuzelowy/bębnowy |
| Tool magazine capacity | [pcs] | 24 |
| Tool diameter | [mm] | 90 |
| Tool length | [mm] | 250 |
| Tool weight | [kg] | 8 |
| Electrical connection | [kVA] | 30 |
| Coolant tank capacity | [l] | 350 |
| Compressed air pressure | [MPa] | 6 |
| Dimensions (LxWxH) | [mm] | 3000 x 3490 x 3235 |
| Weight | [kg] | 10000 |
