CNC machining center

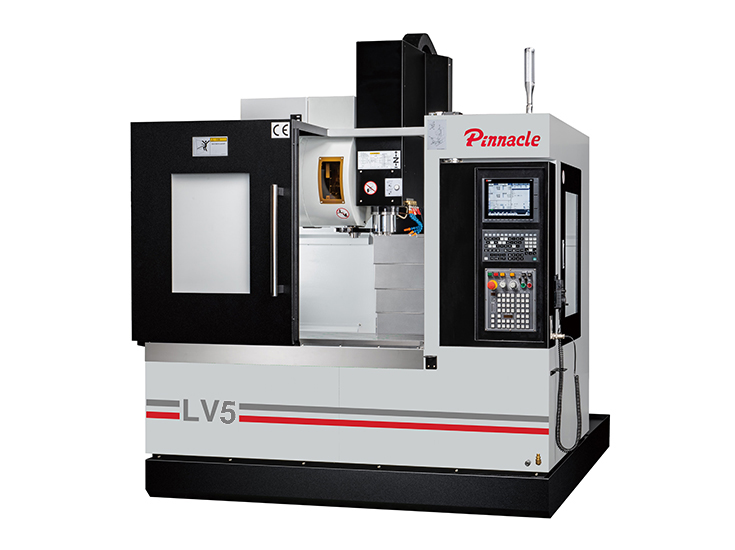

Centrum obróbcze PINNACLE LV5

265 860,00 zł net
No rating
Add to favorites

12 months of warranty

Contact with a trader:
Edyta Skrzypek
E-mail: edyta.skrzypek@eurometal.com.pl
Telefon: 609504408

Centrum obróbcze PINNACLE LV5 jest idealnym wyborem gdy zadania wymagają wysoce wydajnej obróbki i gdy wyjątkowa dokładność ma kluczowe znaczenie. Dzięki tym cechom obrabiarka znajduje zastosowanie m.in. przy produkcji zegarków czy form do protez medycznych.

Quantity
Add to cart

Centrum obróbcze PINNACLE LV5 jest idealnym wyborem gdy zadania wymagają wysoce wydajnej obróbki i gdy wyjątkowa dokładność ma kluczowe znaczenie. Dzięki tym cechom obrabiarka znajduje zastosowanie m.in. przy produkcji zegarków czy form do protez medycznych.



WYTRZYMAŁA KONSTRUKCJA ZAPEWNIA OPTYMALNĄ SZTYWNOŚĆ I STABILNOŚĆ

  • Żeliwo Meehanite (FC30), hartowane w celu zmniejszenia naprężeń wewnętrznych
  • Precyzyjnie wyprodukowane komponenty maszyn zapewniają najwyższą dokładność
  • Precyzyjna prowadnica liniowa o szerokości 30 mm
  • Precyzyjne śruby kulowe o średnicy 32 mm.
  • Najwyższa sztywność i wydajność frezowania przy szybkich posuwach 36 m/min. w 3 osiach
  • Kompaktowy korpus i możliwość obróbki z dużą prędkościa (HSM), maszyna wykazuje doskonałą wydajność w obróbce masowej części


SZTYWNE, PRECYZYJNE WRZECIONO ZAPEWNIA WYSOKIEJ JAKOŚCI OBRÓBKĘ

  • Wspierane przez niezwykle precyzyjne łożyska klasy P4, wrzeciono zapewnia wyjątkowo szeroki zakres możliwości obróbki i dużą prędkość.
  • Unikalny system zwalniania narzędzia zapewnia, że siła zwalniania narzędzia nie będzie przenoszona na łożyska wrzeciona, wydłużając ich żywotność.
  • Wybór różnych prędkości wrzeciona - 12000, 15000, 24000, 36000rpm.
  • System chłodzenia wrzeciona zamkniętym obiegiem oleju zapobiega rozszerzalności cieplnej i zapewnia najlepszą precyzję obróbki.


DYSZE DO SPŁUKIWANIA WIÓRÓW

Dysze chłodziwa umieszczone w tylnej ścianie przestrzeni obróbczej doskonale spłukują wióry i zapobiegają tworzeniu się zalegających zwałów wiórów.



STEROWANIE

Centralnie umieszczony panel sterowania z ekranem dotykowym zapewnia przyjazną dla użytkownika obsługę. Do wyboru różne sterowniki - Mitsubishi, Heidenhain, Fanuc i Siemens.

WYPOSAŻENIE STANDARDOWE
  • Chłodzenie powietrzem przez wrzeciono
  • Chłodzenie powietrzem przez dysze
  • Osłony teleskopowe wszystkich osi
  • Pełna osłona przestrzeni roboczej
  • Centralny układ smarowania
  • Oświetlenie przestrzeni roboczej
  • Maszt sygnalizacyjny stanu pracy
  • System chłodzenia
  • Pistolet sprężonego powietrza oraz pistolet chłodziwa
  • Pokrętło MPG
  • Wymiennik ciepła
  • Interfejs RS-232
  • Sztywne gwintowanie
  • Wrzeciono stabilizowane termiczne
  • Zestaw narzędzi obsługowych
  • Stopy do poziomowania
  • Instrukcja obsługi
DOSTĘPNE SYSTEMY STEROWANIA
  • MITSUBISHI M80
  • FANUC 0i-MF
  • HEIDENHAIN TNC640
  • SIEMENS 828D
  • FAGOR 8055i Plus

Technical data Unit Value
Table surface (length) [mm] 660
Table surface (width) [mm] 410
X axis travel [mm] 510
Y axis travel [mm] 410
Z axis travel [mm] 510
Table load [kg] 300
T-slots (W x Pitch mm x °) [-] 14x125x3
Distance between the spindle and the table [mm] 100~610
Spindle taper [-] ISO30
Spindle speed (toothed belt drive) [rpm/min] 0 - 12000
Distance from the spindle axis to the column surface [mm] 462
Spindle motor power [kW] 3,7 / 5,5
Rapid feed (X / Y / Z) [m/min] 36 / 36 / 36
Working feed (X / Y / Z) [mm/min] 20000
Tool magazine type [-] karuzelowy
Tool magazine capacity [pcs] 20
Tool diameter [mm] 75 / 150
Tool length [mm] 150 / 200
Tool weight [kg] 4 / 7
Electrical connection [kVA] 15
Coolant tank capacity [l] 150
Compressed air pressure [MPa] 6
Dimensions (LxWxH) [mm] 2815 x 1700 x 2250
Weight [kg] 3400
