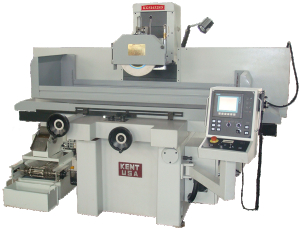

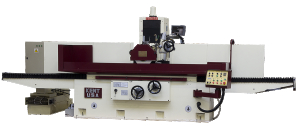

Automatyczna szlifierka do płaszczyzn KGS 1020 AHS

Szlifierki do płaszczyzn

Automatyczna szlifierka do płaszczyzn KGS 1020 AHS

~~103 723,20 zł~~ 78 791,00 zł netto

Dodaj do ulubionych

12 miesięcy gwarancji

Kontakt z handlowcem:
Magda Kyrcz
E-mail: magda.kyrcz@eurometal.com.pl
Telefon: 609504408

Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.

Ilość

Automatyczna szlifierka do płaszczyzn KGS 1020 AHS produkowana jest przez znaną od lat na rynku firmę KAITE. Napęd dla osi Y / Z silnik serwo Siemens sterowany przez PLC Siemens, podziałka posuwu poprzecznego 0,01mm, podziałka posuwu auto (Z - w dół) 0,002, dla osi Y śruba kulowa produkcji chińskiej, a dla osi Z - śruba trapezowa. Charakteryzuje się nowoczesną i stabilną konstrukcją. Korpusy główne wykonane zostały jako precyzyjne odlewy żeliwne. Dzięki temu konstrukcja jest odpowiednio ciężka i sztywna, oraz tłumi drgania. Szlifierka posiada bardzo bogate wyposażenie standardowe. Przesuw wzdłużny stołu realizowany jest hydraulicznie, z płynną regulacją prędkości.

Wrzeciono oparte jest na łożyskach skośnych. Naprężenie łożysk zapewnia bezluzową pracę wrzeciona, dzięki której uzyskać można dokładność szlifowania do 2 mikronów.

System hydrauliczny oparty na specjalnie zaprojektowanych zaworach zapewnia łagodną zmianę kierunku ruchu stołu, bez znacznych przeciążeń i szarpnięć.

Detale o małych wymiarach mogą być gorzej trzymane przez stół elektromagnetyczny ze standardową podziałką. W celu zapewnienia prawidłowego trzymania małych detali, należy stosować stół elektromagnetyczny o mniejszej podziałce (opcja).

Wyposażenie standardowe:

Ściernica
Tylna osłona
Stół magnetyczny
Posuw automatyczny dla 2 osi
Śruba kulowa dla osi Y, trapezowa dla Z
Mikroposuw
Wyważarka statyczna ściernicy
Deklaracja zgodności CE
Instrukcja obsługi w j. polskim

Wyposażenie opcjonalne (dodatkowo płatne):

Podtrzymanie pracy stołu przy zaniku napięcia – UPS
Przyrząd do równoległego obciągania ściernicy
Przyrząd do obciągania ściernicy pod kątem
Separator magnetyczny Basic
Separator magnetyczny z pompką chłodziwa i filtrem papierowym
Odczyt cyfrowy dla 2 osi

Dane techniczne	Jednostka	Wartość
Szerokość stołu	[mm]	255
Długość stołu	[mm]	510
Posuw wzdłużny	[mm]	575
Posuw poprzeczny	[mm]	280
Odległość od powierzchni stołu do osi wrzeciona	[mm]	535
Maksymalne obciążenie stołu	[kg]	300
Rowek teowy mocowania stołu	[mm]	1 x 14
Prędkość stołu	[m/min]	5 - 25
Przesuw poprzeczny na 1 działkę skali noniusza	[mm]	0,02
Przesuw poprzeczny na 1 obrót kółka	[mm]	5
Poprzeczny posuw automatyczny na 1 przejście (SD1)	[mm]	2
Poprzeczny posuw automatyczny na 1 przejście (SD2)	[mm]	0,01
Posuw poprzeczny przyspieszony	[mm/min]	790
Wielkość ściernicy	[mm]	200 x 25 x 32
Obroty wrzeciona	[obr/min]	0 - 2850
Posuw na 1 obrót kółka MGP	[-]	x1, x10, x100
Minimalny automatyczny posuw pionowy	[mm]	0,005/0,1/0,015/0,02/0,025/ 0,03/0,04/0,05
Moc silnika głównego	[kW]	2,2
Moc silnika pompy hydraulicznej	[kW]	1,5
Moc silnika pompy chłodziwa	[W]	90
Moc silnika posuwu poprzecznego	[W]	60
Zajmowana powierzchnia podłogi	[mm]	1900 x 2300
Waga	[kg]	1680
