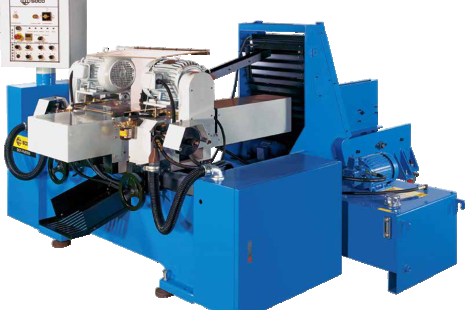

SOCO DEF-FANC/60SS Chamfering machine

294 349,00 zł net
No rating
Add to favorites

12 months of warranty

Contact with a trader:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

Two servo-controlled cutting head axes with capacity up to Ø127 mm x 8t and tolerance as low as +/- 0.05 mm. Suitable for short lengths from 25 mm to 250 mm.

Two servo-controlled cutting head axes with capacity up to Ø127 mm x 8t and tolerance as low as +/- 0.05 mm. Suitable for short lengths from 25 mm to 250 mm.

The DEF Series is ideal for chamfering short working lengths from 25 mm to 350 mm. With an optional BTM, the machines offer a completely automatic loading, feeding and chamfering process. This range is suitable for clean and even chamfer both ends of the tube, as well as radius (round) chamfering and / or chamfering the inside + outside (I/O) and face of the material. It may also be used for outside chamfering of solid bars (*).

NC Series Machine Features:
AUTOMATION

  • NC Control: cutting head and feeding way controlled by servo motor
  • Automatic separation of chips and workpieces
  • Intuitive software and Touch screen. NC control chamfering depth and speed
  • Fully automatic chamfering system, with 2 types of loading magazine:
    - Rack – Sliding Magazine (Standard)
    - BTM – Bundle Loading Magazine (Optional)
  • External and internal chamfering with facing in one process for double sides of tube, with optional radius (round) chamfering

VERSATILITY AND RANGE

  • Working length can be as short as 25 mm. Diameter ranges from 10 mm ~ 127 mm
  • Suitable for Tube and Solid Bars, and materials such as steel, stainless, copper and aluminum (with speed inverter)
  • Ability to I/O chamfer as deep as 15 mm
  • Suitable for I/O Chamfering, Facing, Centering, Deep Chamfering and Radius Chamfering
PERFORMANCE
  • Chip Breaking Function to prevent long burrs
  • Cycle Times as short as 3 seconds
  • RPM speed inverter (standard)
  • Patented feeding system for the workpiece, ensuring a smooth process throughout
  • The rigid tool seat has been designed for durability, with easily fixable tool bits for longer working life
  • 2 steps chamfering process:
    - First speed - Fast approach for time saving
    - Second speed - Infinitely adjustable chamfering speed for smooth finish
  • The length tolerance of each working piece can be controlled within +/- 0.05 mm

Wyposażenie standardowe:
  • Funkcje maszyny
  • Sterowana nc, w pełni automatyczna maszyna do fazowania
  • Fazuje oba końce rury w tym samym czasie.
  • Fazuje czoło rury, jednocześnie krawędzie wewnętrzne i zewnętrzne.
  • Opatentowana konstrukcja do podawania materiału, zapewniająca płynny i precyzyjny proces
  • Głowica narzędzia jest zaprojektowana do intensywnego użytkowania, z trwałymi końcówkami z węglika, które można łatwo wymienić w razie potrzeby.
  • Każda końcowa głowica wykańczająca ma 2 stopnie prędkości:
  • Szybkie podejście - dla większej szybkości i wydajności podczas każdego cyklu
  • Powolny posuw do przodu - łatwo regulowany, aby uzyskać czyste i gładkie wykończenie.
  • Tolerancję długości każdego elementu obrabianego można kontrolować w zakresie +/- 0,10 mm za pomocą łatwo regulowanego urządzenia do głębokości cięcia.
  • Ciężkie łoże maszyny odlewniczej i wrzeciennik pochłaniają większość wibracji roboczych, zapewniając płynną, stabilną i cichą pracę.
  • Moc serwomechanizmu do cięcia, podawanie z funkcją łamania wiórów
  • Interfejs ekranu dotykowego umożliwia łatwą i intuicyjną obsługę
  • Obwód sterowania plc ułatwiający rozwiązywanie problemów i obsługę
  • Scentralizowany panel sterowania, który jest łatwy do zrozumienia i obsługi
  • Ustawianie ilości, zliczanie i automatyczne zatrzymywanie mogą być ustawiane cyfrowo
  • Łatwe ustawienie długości podawania zgłębnika
Standardowe akcesoria:
  • Jedna para szczęk mocujących dla jednego rozmiaru rury
  • Jedna para standardowych głowic do fazowania z gniazdami narzędziowymi i narzędziami skrawającymi
  • Instrukcja obsługi
  • Zestaw narzędzi

Technical data Unit Value
Standardowe użycie głowicy [-] bity z węglika wolframu
Zakres średnic roboczych (stal miękka) - (* rury wykorzystujące standardową głowicę i gniazda narzędziowe) [mm] 10 - 60
Długość rury roboczej [mm] 25 - 350
Maksymalna grubość ścianki [mm] 5
Tolerancja długości fazowania [+/-] 0,10 mm
Kąt fazowania standardowy [°] 30 lub 45 (opcjonalne kąty na żądanie)
Silnik wrzeciona (dla każdej głowicy) [kW] 5,5 kw x 6p
Obroty wrzeciona [rpm/min] 912 obr / min (60 hz) 760 obr / min (50 hz)
Podawanie osi głowicy tnącej [kW] 1,3 kw (silnik serwo)
Dimensions [mm] 1550
Weight [kg] 2280 x 1560 x 1590
